Vlanの原理

前置：

以太网是一种基于CSMA/CD的数据网络通信技术，其特征是共享通信介质。当主机数目较多时会导致安全隐患、广播泛滥、性能显著下降甚至造成网络不可用。在这种情况下出现了VLAN (Virtual Local Area Network)技术解决以上问题。

什么是VLAN？

要想知道什么是VLAN，那我们要从我们为什么需要VLAN看起。这是一个典型的交换网络，网络中只有终端计算机和交换机。

广播帧的泛洪：

在这样的网络中，如果某一台计算机发送了一个广播帧，由于交换机对广播帧执行泛洪操作，结果所有其他的计算机都会收到这个广播帧
我们把广播帧所能到达的整个访问范围称为二层广播域，简称广播域 (Broadcast Domain)。显然，一个交换网络其实就是一个广播域

网络安全问题和垃圾流量问题：

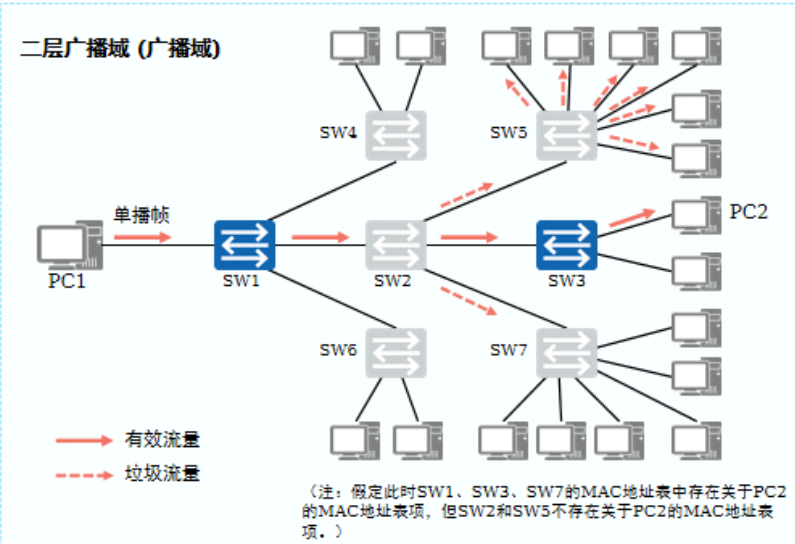

如图：如果PC1向PC2发送了一个单播帧。此时SW1、SW3、SW7的MAC地址表中存在关于PC2的MAC地址表项，但SW2和SW5不存在关于PC2的MAC地址表项。那么，SW1和SW3将对该单播帧执行点对点的转发操作，SW7将对该单播帧执行丢弃操作，SW2和SW5将对该单播帧执行泛洪操作。最后的结果是，PC2虽然收到了该单播帧，但网络中的很多其他非目的主机，同样收到了不该接收的数据帧

如此看来，广播域越大，网络安全问题和垃圾流量问题就越严重。此时就需要引入VLAN (Virtual Local Area Network)，即虚拟局域网技术。

VLAN的工作原理：

想要知道VLAN是怎么工作的，我们要从VLAN的数据帧入手。这是一张原始以太网数据帧(untagged帧)和802.1q帧(tagged帧)的对比图

从图上看，两者之间有一个Tag的差距，这个Tag由TPID、PRI、CFI、VLAN ID构成

TPID：2字节，Tag Protocol Identifier（标签协议标识符），表示数据帧类型。取值为0x8100时表示IEEE 802.1Q的VLAN数据帧。如果不支持802.1Q的设备收到这样的帧，会将其丢弃,各设备厂商可以自定义该字段的值。当邻居设备将TPID值配置为非0x8100时，为了能够识别这样的报文，实现互通，必须在本设备上修改TPID值，确保和邻居设备的TPID值配置一致比如说：TPID是0x8100，就像在信封上写了“这是一个重要的文件”，告诉交换机需要特别处理这封信
PRI：3 bit，Priority，表示数据帧的优先级，用于QoS。取值范围为0～7，值越大优先级越高。当网络阻塞时，交换机优先发送优先级高的数据帧,比如说：如果你把不同的重要性文件放在不同的优先级信封里，PRI就是这标记系统的一部分。比如，优先级为7的信封会被更快处理，而优先级为0的信封处理得更慢
CFI：1 bit，Canonical Format Indicator（标准格式指示位），表示MAC地址在不同的传输介质中是否以标准格式进行封装，用于兼容以太网和令牌环网,CFI取值为0表示MAC地址以标准格式进行封装，为1表示以非标准格式封装,在以太网中，CFI的值为0（因为以太网标准已经是符合规范的格式）,比如说：CFI就像在信封上打的一个小标记，告诉收件方这个信封的格式是否是标准的。如果标记为0，表示这个信封完全符合标准；如果标记为1，表示它有一些不符合标准的地方
补充：计算机无法识别Tagged数据帧，因此计算机处理和发出的都是Untagged数据帧；为了提高处理效率，交换机内部处理的数据帧一律都是Tagged帧

VLAN的划分方法：

• 基于接口划分
• 基于MAC地址划分
• 基于IP子网划分
• 基于协议划分
• 基于策略划分

基于接口划分：

1. 划分原则：将VLAN ID配置到交换机的物理接口上，从某一个物理接口进入交换机的、由终端计算机发送的Untagged数据帧都被划分到该接口的VLAN ID所表明的那个VLAN。
2. 特点：这种划分原则简单而直观，实现容易，是目前实际的网络应用中最为广泛的划分VLAN的方式。当计算机接入交换机的端口发生了变化时，该计算机发送的帧的VLAN归属可能会发生变化。

   缺省VLAN，PVID (Port VLAN ID):每个交换机的接口都应该配置一个PVID，到达这个端口的Untagged帧将一律被交换机划分到PVID所指代的VLAN。默认情况下，PVID的值为1
   拿S5700的GE0/0/1为例

[Huawei]vlan batch x #创建VLAN x（1-4094）
[Huawei]int g0/0/1 # 进入千兆以太网接口0/0/1的配置模式
[Huawei-GigabitEthernet0/0/1]port link-type access # 设置端口为接入模式
[Huawei-GigabitEthernet0/0/1]port default vlan x # 将端口默认VLAN设置为x(这里根据实际填写)

基于MAC地址划分：

划分原则：

1. 交换机内部建立并维护了一个MAC地址与VLAN ID的对应表。当交换机接收到计算机发送的Untagged帧时，交换机将分析帧中的源MAC地址，然后查询MAC地址与VLAN ID的对应表，并根据对应关系把这个帧划分到相应的VLAN中。
2. 特点：这种划分实现稍微复杂，但灵活性得到了提高。当计算机接入交换机的端口发生了变化时，该计算机发送的帧的VLAN归属不会发生变化（因为计算机的MAC地址没有变）。但这种类型的VLAN划分安全性不是很高，因为恶意计算机很容易伪造MAC地址。

以太网二层接口类型：

• Access 接口
• Trunk 接口
• Hybrid 接口

Access 接口：

Access接口一般用于和不能识别Tag的用户终端（如用户主机、服务器等）相连，或者不需要区分不同VLAN成员时使用。仅允许VLAN ID与接口PVID相同的数据帧通过

Access接口接收数据帧过程

1. 当Access接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后对得到的Tagged帧进行转发操作（泛洪、转发、丢弃）。
2. 当Access接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否与PVID相同。如果相同，则对这个Tagged帧进行转发操作；如果不同，则直接丢弃这个Tagged帧

Access接口发送数据帧：

1. 当一个Tagged帧从本交换机的其他接口到达一个Access接口后，交换机会检查这个帧的Tag中的VID是否与PVID相同
   如果相同，则将这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去
   如果不同，则直接丢弃这个Tagged帧

Trunk 接口：

对于Trunk接口，除了要配置PVID外，还必须配置允许通过的VLAN ID列表，其中VLAN 1是默认存在的。

Trunk接口特点：

• Trunk接口仅允许VLAN ID在允许通过列表中的数据帧通过。
• Trunk接口可以允许多个VLAN的帧带Tag通过，但只允许一个VLAN的帧从该类接口上发出时不带Tag（即剥除Tag）。

Trunk接口接收数据帧：

当Trunk接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后查看PVID是否在允许通过的
VLAN ID列表中。如果在，则对得到的Tagged帧进行转发操作；如果不在，则直接丢弃得到的Tagged帧。
当Trunk接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否在允许通过的VLAN ID列表中。如果在，则对
这个Tagged帧进行转发操作；如果不在，则直接丢弃这个Tagged帧。

Trunk接口发送数据帧：

当一个Tagged帧从本交换机的其他接口到达一个Trunk接口后，如果这个帧的Tag中的VID不在允许通过的VLAN ID列表中，则该
Tagged帧会被直接丢弃。
当一个Tagged帧从本交换机的其他接口到达一个Trunk接口后，如果这个帧的Tag中的VID在允许通过的VLAN ID列表中，则会比较该Tag中的VID是否与接口的PVID相同：
如果相同，则交换机会对这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去
如果不同，则交换机不会对这个Tagged帧的Tag进行剥离，而是直接将它从链路上发送出去

Hybrid 接口：

对于Hybrid接口，除了要配置PVID外，还存在两个允许通过的VLAN ID列表，一个是Untagged VLAN ID列表，另一个是Tagged VLAN ID列表，其中VLAN 1默认在Untagged VLAN列表中。这两个允许通过列表中的所有VLAN的帧都是允许通过这个Hybrid接口的

Hybrid接口特点：

• Hybrid接口仅允许VLAN ID在允许通过列表中的数据帧通过
• Hybrid接口可以允许多个VLAN的帧带Tag通过，且允许从该类接口发出的帧根据需要配置某些VLAN的帧带Tag、某些VLAN的帧不带Tag。
• 与Trunk最主要的区别就是，能够支持多个VLAN的数据帧，不带标签通过

Hybrid接口接收数据帧：

当Hybrid接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后查看PVID是否在Untagged或Tagged VLAN ID列表中。如果在，则对得到的Tagged帧进行转发操作；如果不在，则直接丢弃得到的Tagged帧
当Hybrid接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否在Untagged或Tagged VLAN ID列表中。如果在，则对这个Tagged帧进行转发操作；如果不在，则直接丢弃这个Tagged帧

Hybrid接口发送数据帧：

当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID既不在Untagged VLAN ID列表中，也不在Tagged VLAN ID列表中，则该Tagged帧会被直接丢弃
当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID在Untagged VLAN ID列表中，则交换机会对这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去
当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID在Tagged VLAN ID列表中，则交换机不会对这个Tagged帧的Tag进行剥离，而是直接将它从链路上发送出去

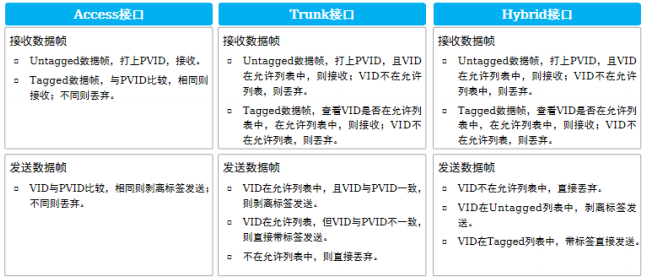

总结：

各类接口添加或剥除VLAN标签的处理过程总结如下：

当接收数据帧时：

当接收到不带VLAN标签的数据帧时，Access接口、Trunk接口、Hybrid接口都会给数据帧打上VLAN标签，但Trunk接口、Hybrid接口会根据数据帧的VID是否为其允许通过的VLAN来判断是否接收，而Access接口则无条件接收
当接收到带VLAN标签的数据帧时，Access接口、Trunk接口、Hybrid接口都会根据数据帧的VID是否为其允许通过的VLAN（Access接口允许通过的VLAN就是缺省VLAN）来判断是否接收

当发送数据帧时：

Access接口直接剥离数据帧中的VLAN标签
Trunk接口只有在数据帧中的VID与接口的PVID相等时才会剥离数据帧中的VLAN标签
Hybrid接口会根据接口上的配置判断是否剥离数据帧中的VLAN标签

因此，Access接口发出的数据帧肯定不带Tag；Trunk接口发出的数据帧只有一个VLAN的数据帧不带Tag，其他都带VLAN标签；Hybrid接口发出的数据帧可根据需要设置某些VLAN的数据帧带Tag，某些VLAN的数据帧不带Tag

后记：

这篇从什么是VLAN到VLAN的工作原理的笔记，作者写的非常难受，因为太理论了，想要写得通俗易懂得非常耗功夫，而且随着上的课越来越多，想要写的Note也越来越多，一直在咕，所以理论的东西我直接在我上课的笔记里COPY出来了。正常来说应该有个配套示例，最近事多又累，等什么时候想起来了补一下。
